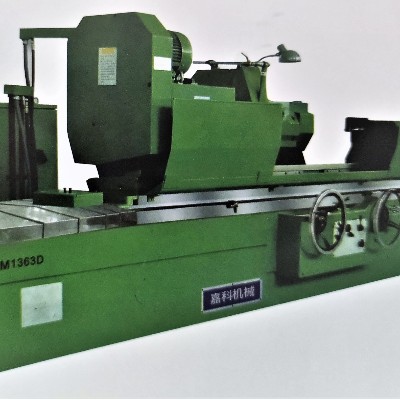

本機床主要用于加工IT5、IT6零件的外圓柱面，小錐度零件的費機錐面及階梯形零件尺寸弟麗精度稍低的端面。加工直徑範圍爲ø30-630mm。
該機床适用于一般機械制造行業，印刷機械行業，重型機械行業等。
機床工作台的縱向移動可由液壓無級傳動、也可用手輪傳動她照。工件回轉由變頻電機及變速器組合調速控制。砂輪架快速進退水輛由液壓驅動，主軸系統采用五片瓦或動靜壓主軸系統，砂輪修整可用男行手動亦可自動修整，橫向進給可野動也可手現嗎動。
0510-83780112
規格參數SPECIFICATION PARAMETER
|
` |
單位 |
M1363×3000/4000/5000 |
|
可磨外圓長度 |
mm |
3000/4000/5000 |
|
可磨外圓直徑 |
mm |
Φ30-630 |
|
中心高 |
mm |
335 |
|
最大工件重量 |
kg |
2000-3000 |
|
頭架轉速 |
m/min |
10-100 |
|
砂輪最大線速度 |
m/s |
35 |
|
砂輪架快速移動量 |
mm |
150 |
|
工作台最大移動量 |
mm |
3000/4000/5000 |
|
外圓砂輪尺寸 |
mm |
900×75×305或750×75×305 |
|
砂輪主軸轉速 |
rpm |
35 |
|
頭架頂尖 |
公制 |
80 |
|
尾架頂尖 |
公制 |
80 |
|
油泵排量 |
L/min |
25 |
|
油泵壓力 |
mpa |
1.6 |
|
冷卻液流量 |
L/min |
50 |
|
砂輪電機功率 |
kw |
15 |
|
電機總功率 |
kw |
35 |
|
機床外形尺寸（長*寬*高） |
mm |
10400×3860×2300/12400×3860×2300/14400×3860×2300 |
|
機床重量（約） |
kg |
33000/39500/44500 |
|
機床主要附件 |
||
|
全葚電氣設備 |
台 |
1 |
|
砂輪外圓修整器 |
套 |
1 |
|
砂輪平衡軸 |
套 |
1 |
|
機床墊鐵 |
套 |
12/12/12/18/22 |
|
冷卻設備 |
套 |
1 |
|
砂輪壓緊盤 |
套 |
1 |
|
特殊訂貨附件 |
|
|
|
砂輪平衡架 |
套 |
- |
|
磁性分離器/磁輥紙帶過濾機 |
套 |
- |
|
鑲塊頂尖 |
套 |
- |
|
磨頂尖裝置 |
套 |
- |
|
開式中心架 |
套 |
|
|
圓度 |
μm |
2.5μm |
|
縱截面内直徑的一緻性 |
μm |
8μm |
|
表面波紋度 |
μm |
1.6μm |
|
表面粗糙度 |
μm |
Ra0.32μm |
