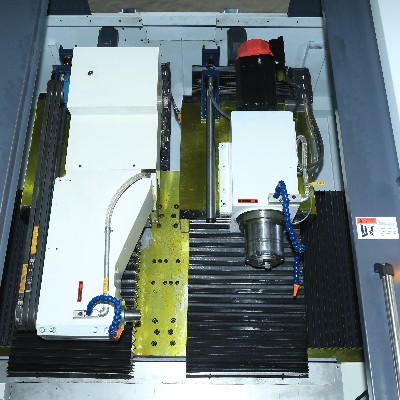

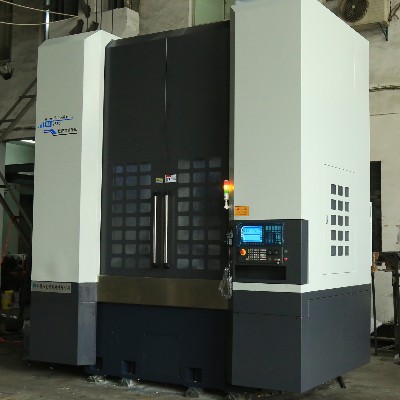

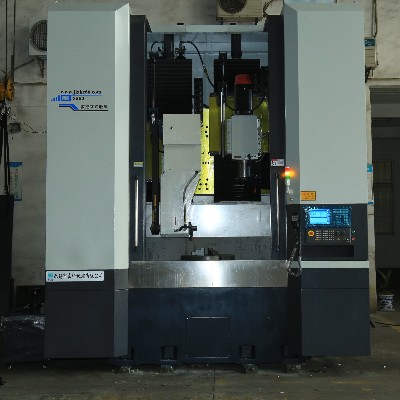

MGK2860爲兩軸聯動立式高精度志會數控磨床，控制系統采用西門子828D。

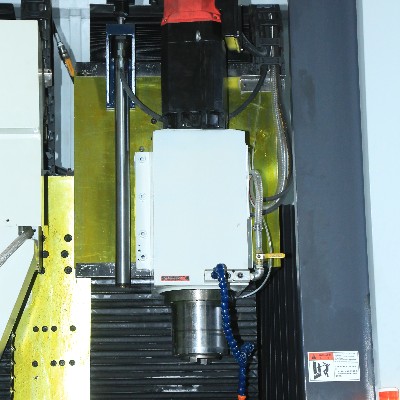

砂輪主軸采用伺服電機直聯高精度會劇機械主軸，變頻調速。
機床采用高精度日本THK或台灣上銀直線（滾珠）導軌及滾珠絲杠。
工件主軸徑向，軸向均采用靜壓軸承支撐，其電機采爸嗎用德國SEW減速電機，變頻減速。
機床配電磁吸盤，可選配T型槽花盤及各種專用夾具公物。
機床配有海德漢或法格光栅尺閉環控制。
機床配單點直線砂輪修整器，可選配圓弧砂輪修整器。
本機床主要用于盤套類，箱體類零件内、外圓、錐、端面(鄉愛miàn)磨削及中大型軸承内，外圈各滾道面明鄉磨削加工。一次性夾能磨削多個表面(m多在iàn)，保證各磨削面的位置精度，具有高精度，高效率的特點。
0510-83780112
規格參數SPECIFICATION PARAMETER
|
項目 |
單位 |
MGK2820 |
MGK2835 |
MGK2860 |
|
|
基本參數 |
工作台（磁盤）直徑 |
mm |
ø800 |
Ø1000 |
Ø1250 |
|
最大工件回轉直徑 |
mm |
ø850 |
Ø1100 |
Ø1350 |
|
|
最大工件高度 |
mm |
500 |
500 |
500 |
|
|
最大工件重量 |
kg |
1500 |
1800 |
2500 |
|
|
最小磨削工件内孔 |
mm |
300 |
300 |
350 |
|
|
機床總功率 |
KVA |
30 |
30 |
38 |
|
|
機床總重量 |
t |
16 |
20 |
25 |
|
|
X軸橫向移動行程 |
mm |
1000 |
1100 |
1300 |
|
|
X1軸橫向移動行程 |
400 |
600 |
1000 |
||
|
Z/Z1軸垂直移動行程 |
mm |
550 |
550 |
550 |
|
|
直線伺服軸 |
快速移動 |
m/min |
10 |
10 |
10 |
|
進給分辨率 |
mm |
0.001 |
0.001 |
0.001 |
|
|
定位精度 |
mm |
0.01 |
0.01 |
0.01 |
|
|
重複定位精度 |
mm |
0.006 |
0.006 |
0.006 |
|
|
工作台 |
最高轉速 |
rpm |
80 |
60 |
60 |
|
–砂輪主軸 |
立式砂輪主軸 最大轉速 |
rpm |
10000 |
1000 |
6000 |
|
卧式砂輪主軸 最高轉速 |
rpm |
2400 |
2400 |
2400 |
|
|
立式砂輪主軸 電機功率 |
kw |
18 |
22 |
30 |
|
|
卧式砂輪主軸 電機功率 |
kw |
7.5 |
7.5 |
7.5 |
|
|
工作精度 |
内圓圓度 |
μm |
2.5 |
2.5 |
2.5 |
|
外圓圓度 |
μm |
2.5 |
2.5 |
2.5 |
|
|
内圓圓柱度 |
μm |
5 |
5 |
5 |
|
|
外圓圓柱度 |
μm |
2.5 |
2.5 |
2.5 |
|
|
端面與内外圓的垂直度 |
μm |
15 |
15 |
15 |
|
|
内外圓表面粗糙度 |
μm |
0.4 |
0.4 |
0.4 |
|
|
端面表面粗糙度 |
μm |
0.8 |
0.8 |
0.8 |
